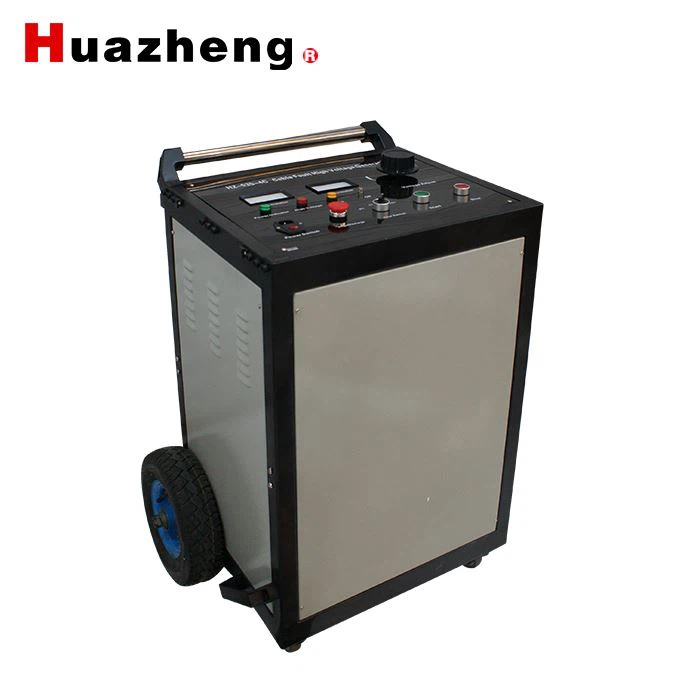

HZ-501A Podziemny lokalizator usterek elektroenergetycznych

HZ-501A Podziemny zasilający Lokalizator usterek Cena

Głównie do współistnienia z niską rezystancją lub wysoką odpornością na uszkodzenia

Błąd niskiej rezystancji: jeśli uszkodzenie izolacji, można bezpośrednio użyć metody testowania impulsu niskiego napięcia jednej klasy lub fazy do zwarcia ziemi, zwanego wyciekiem błędu niskiej rezystancji, usterką niskiej rezystancji. Ogólna wartość rezystancji jest mniejsza niż sto omów. Jeśli wartość rezystancji wynosi zero, nazywa się to zwarciem, co jest szczególnym przypadkiem błędu niskiej rezystancji

Wyciek błędu o wysokiej impedancji: jeśli medium izolacyjne zostało uszkodzone i stała rezystancja kanału, ale usterka nie może być bezpośrednio użyta tester błędu za pomocą metody pomiaru impulsów niskiego ciśnienia zwanej wyciekiem o wysokiej odporności na zwarcia, rezystancja wynosi zwykle setki omów lub więcej. Gdy test napięcia upływu PRĄDU stałego jest wykonywany na miejscu, wartość prądu upływu wzrasta w sposób ciągły wraz ze wzrostem napięcia DC i przekracza standardową wartość samego. Wyciek o wysokiej rezystancji i niskiej rezystancji są stosunkowo opisane i nie ma między nimi wyraźnej różnicy.

Rozbłysk błędu wysokiej rezystancji: Rozbłysk błędu wysokiej rezystancji w zakresie napięcia przed testem, gdy napięcie przedtestowe jest przyłożone do określonej wartości, wartość prądu upływu nagle wzrosła, co znacznie przekracza wartość wymaganej wartości standardowej, ten rodzaj awarii nazywany jest błyskiem o wysokim błędzie rezystancyjnym. Chociaż izolacja jest uszkodzona, nie utworzyła stałego kanału rezystancyjnego。

Metoda rozróżniania charakterystyki usterek zasilającego

Trzy cechy usterek zasilającego:

(1) Oceniane przez MΩmeter, multimetr.

(2) Oceniane na podstawie wyników wstępnego testowania

(3) Oceniana na podstawie wstępnego lokalizatora zasilającego HZ-501A

W normalnych okolicznościach niska rezystancja, błąd obwodu otwartego można bezpośrednio ocenić za pomocą omomierza lub fali testowej impulsu impulsowego zasilającego HZ-501A.

Program do testowania uszkodzeń zasilających.

Po zastosowaniu przyrządu błyskowego HZ-501A w celu zlokalizowania usterki wymagane są następujące procedury:

(1) Przeanalizuj charakterystykę uszkodzeń i dowiedz się o napięciu znamionowym i materiałach izolacyjnych.

(2) Korzystanie z metody impulsowej zasilającego HZ-501A Flashover do wykrywania długości, a także do kalibracji prędkości fali radiowej w błędowym.

(3) Wybierając odpowiednią metodę testowania, stosując przyrząd do błysku zasilającego HZ-501A, aby wstępnie zlokalizować usterkę.

(4) Aby dokładnie wskazać błąd zasilającego, uwzględnij podziemną trasę kablową, głębokość i lokalizację punktu uskoku.

(5) Zastosowanie metody analizy tolerancji do wyników testowania uszkodzeń (pomiar tolerancji、przenoszenie tolerancji prędkości、ocena tolerancji、tolerancje przyrządu).

Główny indeks specyfikacji systemu

1) Jednoukładowa platforma operacyjna, metoda działania z ekranem dotykowym:

2) Funkcje systemu: pomiar odległości błędu, lokalizowanie usterek, test prędkości transmisji, odporność na uszkodzenia, śledzenie trasy zasilającego, wykrywanie zakopanej głębokości itp

3) Metoda wykrywania: impuls niskiego napięcia、 metoda Flash over、 Metoda częstotliwości audio 、 Akustyczna magnetyczna metoda synchroniczna 、 Metoda wartości doliny 、 Metoda szczytowa 、 Indukcja elektromagnetyczna itp.

4) Sterowanie wyświetlaczem: Instrument flashover: 8 cali przemysłowy wyświetlacz LCD, bateria wewnątrz, może pracować przez 6 godzin w sposób ciągły; inne to Wyświetlanie tabeli wskaźników

5) Zasięg wykrywania: odległość testowa: 30 km, głębokość wykrywania: 2-5 m

6) Dokładność pomiaru: Tolerancje wstępnego testowania: ±10 m (wartość bezwzględna) lub 1% (wartość względna), Precyzyjne wykrywanie tolerancji: ±0,2 m (lokalizowanie, trasa、 głębokość)

7) częstotliwości próbkowania: 80 MHz, 40 MHz, 20 MHz, 10 MHz

8) metoda pobierania próbek: automatyczne ciągłe pobieranie próbek, żadna forma fali rozładowującej nie może być całkowicie pominięta.

9) impuls niskiego napięcia: 0,05 / 0,1 / 0,2 / 0,5 / 1 / 2 / 8uS, siedem

10) Moc wyjściowa: Moc trasy: 100 W、 Moc uderzenia: 0 ~ 400 W

11) Uderzenie wysokie napięcie: 0 ~ 35kV

12) prąd zwarciowy: 0 ~ 320mA

13) Przepal moc: 0 ~ 1225J

Nuta

A Podczas testowania, jeśli wystąpi nieprawidłowo, naciśnij przycisk "stop" lub wyłącz wyłącznik zasilania, aby zapewnić bezpieczeństwo.

B Bez względu na test, testowany musi zostać całkowicie rozładowany przed usunięciem wysokiego napięcia.

Typowy problem i rozwiązanie

1. Brak odpowiedzi po rozpoczęciu:

l Sprawdź zasilacz AC 220V;

l Sprawdź, czy bezpiecznik jest dobry

2. Rozruch napięcia nie jest normalny

l Sprawdź przewód uziemiający, przewód uziemiający wysokiego napięcia jest dobry i czy pokrętło regulacji napięcia jest poluzowane;

3. Nie można uruchomić wysokiego napięcia.

l Sprawdź, czy pokrętło "Dostosuj napięcie" na zero;

4. Przycisk Stop nie odpowiada

l Naciśnij przycisk stopu przez 2 do 7 sekund lub po naciśnięciu przycisku stop, aby pociągnąć za dźwignię startu.
